轮播多图
便携式1027频谱仪
型号: Mvison
品牌: 美宸智联
材质: 铝外壳
产品详情

            Mvision-10270便携式频谱仪简介

在射频测试、无线优化、现场布网、干扰查询等的应用过程中,往往需要测试信号的频谱分布;现场测量需要便携,而欧美便携的频谱仪也在3kg左右,外场测试不方便。

Mvision-1027便携频谱仪,内置锂电池且小巧轻便,使用手机标准5V充电器即可充电,满电可使用9小时左右。检测频率范围10MHz~2700MHz,可检测频段内的实时频谱图、频率色谱图、频谱热力图等,方便易用。

1.1产品特点

实时频谱分析功能:实时频谱扫描,SPAN/RBW/CENT/MARKER功能,MAXHLOD功能,最大功率自动检测。

频率色谱图功能:显示一段时间内整体时间与频谱特性,可循环记录5分钟内的所有频谱分布,便于查看频率干扰以或发射泄漏等问题

频谱热力图功能:显示一段时间内的频谱轮廓重叠密度,重复次数多显示更趋于红色,便于分析一段时间的频谱统计特征。

                      20181203

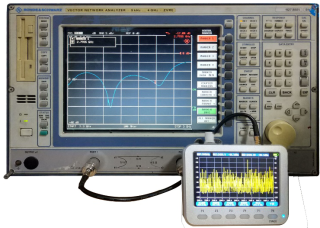

1.1 S11测试图

                                          1.2 便携频谱分析仪指标

项目

参数

型号

Mvision-10270

S11 (典型值)

-20dB

频率范围(MHz

10~2700MHz

带内不平坦度

1dB(校准后)

RBWkHz

3102050100200500kHz

DANL(平均底噪)

-110dBm(典型值)

幅度精度

+-1.5dBm

扫描时间

200ms

MAXHOLD功能

支持

参考电平可调

支持

显示刷新频率

5Hz(每秒刷新5屏)

液晶分辨率

TFT 800×480

液晶尺寸

5

射频接口

SMA-K

色谱图

支持

热力图

支持

内置RTC时钟

支持

电池容量

3300mAh(典型)

电池类型

松下18650锂电池

充电时间

45小时

充电接口

Micro USB接口

电池续航时间

9小时

外形尺寸

135mm*101mm*30mm(不包含旋钮及天线高度)

工作温度

-2045

存储温度

-2070

信号测量范围

-100 ~ -10dBm

(大信号加衰减器进入)


2. 按键、端口和功能简介

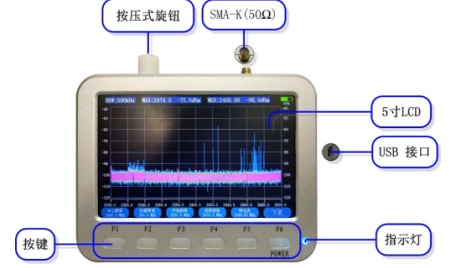

2.1 端口介绍

2.1 端口及指示灯介绍

指示灯在正常开机时亮蓝色,充电时亮红色,充电完成亮绿色。

USB接口为Micro USB,使用电源为5V/1A

天线接口本仪器为标准SMA母头(SMA-K外螺内孔)应与标准公头(SMA-J内螺内针)配合使用。注意,SMA接口正常使用寿命约1千次(超过使用寿命后,信号接触损耗变大或接触不稳定),频繁更换天线或使用射频电缆,应使用SMA转接头延长原接口寿命。
